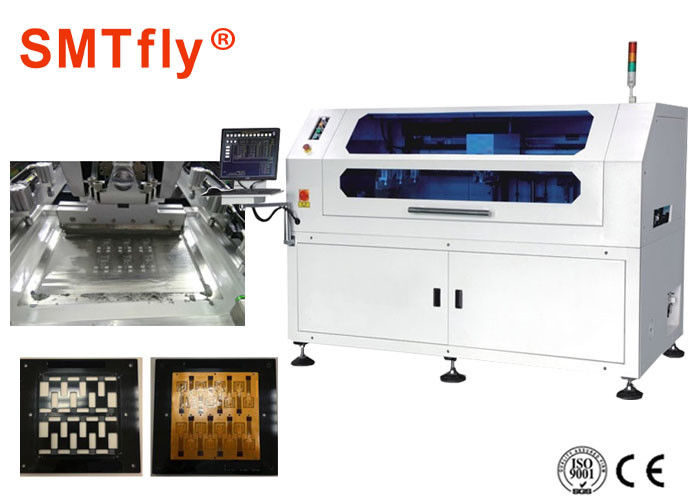

چاپگر حرفه ای SMT چاپگر پاشش PCB ماشین چاپ PC Control SMTfly-L12

چین چاپگر حرفه ای SMT چاپگر پاشش PCB ماشین چاپ PC Control SMTfly-L12 تامین کننده
چاپگر حرفه ای SMT چاپگر پاشش PCB ماشین چاپ PC Control SMTfly-L12 تامین کننده چاپگر حرفه ای SMT چاپگر پاشش PCB ماشین چاپ PC Control SMTfly-L12 تامین کننده

تصویر بزرگ :  چاپگر حرفه ای SMT چاپگر پاشش PCB ماشین چاپ PC Control SMTfly-L12

جزئیات محصول:

محل منبع: چین
نام تجاری: SMTfly
گواهی: CE ISO9001
شماره مدل: SMTfly-L12

پرداخت:

مقدار حداقل تعداد سفارش: 1set
قیمت: USD1/Set
جزئیات بسته بندی: مورد تخته سه لا
زمان تحویل: 15 روز کاری پس از پرداخت
قابلیت ارائه: 50set / month
مخاطب
توضیحات محصول جزئیات
نوع اسکایپ: فولاد ضد زنگ (استاندارد)، پلاستیک سیستم تمیز کردن: خشک، مرطوب، خلاء (قابل برنامه ریزی)
دقت موقعیت را تکرار کنید: ± 0.015 میلیمتر زمان چرخه: <15s (Exclude Printing & Cleaning)
تغییر محصول: <5 مین حداقل اندازه PCB: 80X50 میلیمتر
برجسته:

solder paste inspection system

,

pcb inspection machine


دستگاه چاپگر حرفه ای SMT، دستگاه چاپ PCB، SMTfly-L12   ویژگی ها :

1. سیستم Scraper

* پل قوس مستقیما و مستقیما به حالت تعلیق درآمده است
* تعلیق قابل برنامه ریزی خود تنظیم موتور پله درایو سر چاپ
* چهار چرخ ساختار ریل کشویی دو طرفه دو طرفه دو طرفه را تضمین می کند دقت و صاف بودن عمل قبل و بعد از تراشیدن
* برای قبل و بعد از اختلاف فشار اسکاج مورد نیاز و پایداری طرح بلند کردن، برای جلوگیری از نشت از لحیم کاری لحیم کاری و طراحی چنگک زدن تیغه دارای کشش خاص، فشار سوار، سرعت بلند، سرعت چاپ، نرم افزار محدوده چاپ قابل تنظیم و فراهم می کند مشتریان با انواع قلع تحت شیوه های نابود سازی برای انطباق با الزامات مختلف PCB، برای مشتری فراهم می کند یک پلت فرم خوب برای کنترل چاپ؛
* سیستم اسلایدر راه آهن اسلاید برای بهبود ثبات عملکرد و عمر طولانی مدت؛
دستگاه بازخورد فشار کل باز بسته با حلقه بسته، همیشه فشار فشار اسکرابر را کنترل می کند، قلع پایین تر را پر می کند.

2. سیستم موقعیت یابی مش فلزی

اندازه مش فولاد دارای کاربرد و قابلیت گسترده ای است
سیلندر SMC وارد شده به عنوان سیلندر استفاده می شود.
مقیاس جاسازی شده، هرگز سقوط
قاب فولادی ثابت Segmented

3. سیستم مسیر تصویر و نوری

X، محور Y USES میدان مغناطیسی قطب شمال ژاپن، دو موتور ژاپنی matsushita ژاپن به پایان می رسد
افزایش polaroid داخلی، به طور خودکار دقیق درک نوع مختلف نقطه MARK
منبع نور یکنواخت بالا، پایین و کواکسیال 3
دوربین صنعتی صنعتی توشیبا ژاپن.

4. حمل و نقل و سیستم موقعیت یابی PCB

جهت ورودی انتخاب دلخواه، ترکیبی آزاد
روند خاصی از کمربند حمل و نقل داخلی دندان، جلوگیری از کارت هیئت مدیره
کنترل سرعت حمل و نقل قابل برنامه ریزی می تواند تعلیق دقیق تر را انجام دهد
استفاده از گیره جانبی و اتاق مکش خلاء، به طور موثر بستن PCB برای اطمینان از تماس صاف کامل بین PCB و مش فولاد.

5. سیستم تمیز کردن

اسپری نوع تمیز کردن
ترکیب خشک، مرطوب، بدون خلاء
جدا ساختن تمیز کردن
نوار لاستیکی تمیز کردن مدور
تمیز کردن مایع، و تمیز کردن کاغذ خالص خالص مقدار کنترل شده است.

6. کالیبراسیون پلت فرم است

ساختار پلت فرم UVW، دقت بالا، استحکام بزرگ و ساختار جمع و جور
پیوند سه جانبه، حجم کوچک، دقت بالا

ماشین آلات چاپ حرفه ای SMT، ماشین چاپ PCB، SMTfly-L12 مشخصات:

مدل SMTfly- L12
مورد
اندازه حداقل 737X737mm
حداکثر اندازه 1500X750mm
ضخامت 25 ~ 40 میلیمتر
حداقل اندازه PCB 80X50 میلیمتر
حداکثر اندازه PCB 1200x350mm
ضخامت پلی اتیلن 0.4 ~ 6 میلیمتر
PCB تلنگر <1٪
ارتفاع حمل و نقل 40 ± 900 میلیمتر
جهت حمل و نقل چپ-راست، راست چپ، چپ-چپ، راست-راست
سرعت حمل و نقل حداکثر 1500mm / S قابل برنامه ریزی
سیستم پشتیبانی پین مغناطیسی / بالا / پایین جدول تنظیم / پشتیبانی بلوک
بستن سیستم کلیپ / عقب ورق الاستیک
سرعت شلنگ 6 ~ 200mm / sec
فشار شکن 0 ~ 15 کیلوگرم کنترل فشار
زاویه اسکراب 60 درجه / 55 درجه / 45 درجه
نوع اسکایپ فولاد ضد زنگ (استاندارد)، پلاستیک
سرعت جداسازی استنسیل 0.1 ~ 20mm / sec قابل برنامه ریزی
سیستم تمیز کردن خلاء مرطوب خشک (قابل برنامه ریزی)
محدوده تنظیم جدول X: ± 10 میلیمتر؛ Y: ± 10 میلیمتر؛ θ: ± 2 درجه
دستگاه
دقت موقعیت را تکرار کنید ± 0.015 میلیمتر
دقت چاپ ± 0.03 میلیمتر
زمان چرخه <15s (Exclude Printing & Cleaning)
تغییر محصول <5 مین
هوا مورد نیاز است 4.5 ~ 6Kg / cm2
ورودی برق AC: 220 ± 10٪، 50 / 60HZ 1Φ 3KW
روش کنترل کنترل کامپیوتر
ابعاد ماشین 2200 (L) X1200 (W) X1500 (H) میلیمتر
وزن ماشین نزدیک به 1500 کیلوگرم
